Guía de Ensamblaje
Mediante la utilización de impresión 3D, hemos desarrollado este dron desde la experimentación con puntos, líneas y superficies.
Se ha utilizado filamento PLA de distintos colores para generar contraste entre piezas. Además, se ha estudiado y ensayado la orientación de cada pieza para lograr un rendimiento óptimo.
Para el armado, se ha adoptado el método "poka yoke", logrando así un armado sencillo e intuitivo.
Explore el manual descargable, archivos de impresión y modelados de diseño.
01

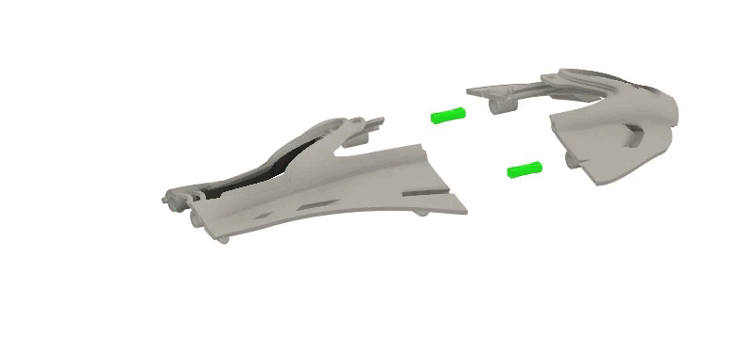

Ensamble superior
Compuesto por carcasas superiores, tapa de motor y panel indicador.
02

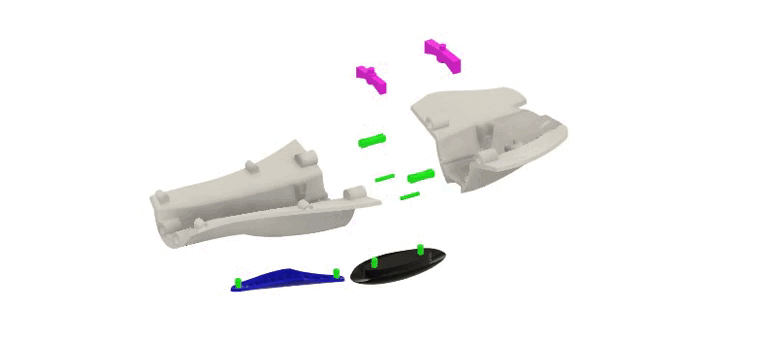

Ensamble inferior
Compuesto por carcasas inferiores, arneses de turbina, tren de aterrizaje y ventilación inferior
03

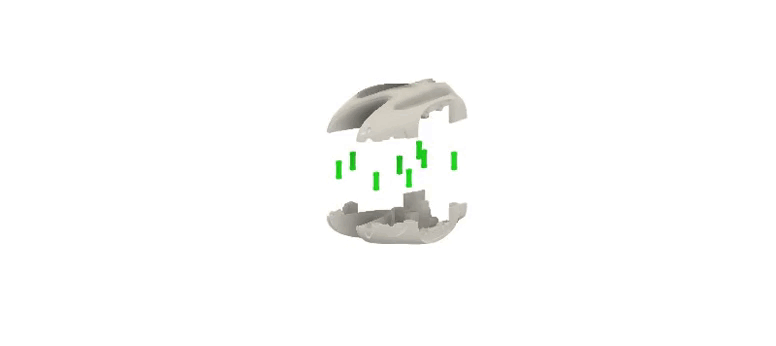

Ensamble frontal
Sistema compuesto por carcasas frontales, turbinas laterales, filtros, luces, tren delantero, direccionadores superiores y visor de mando.
04

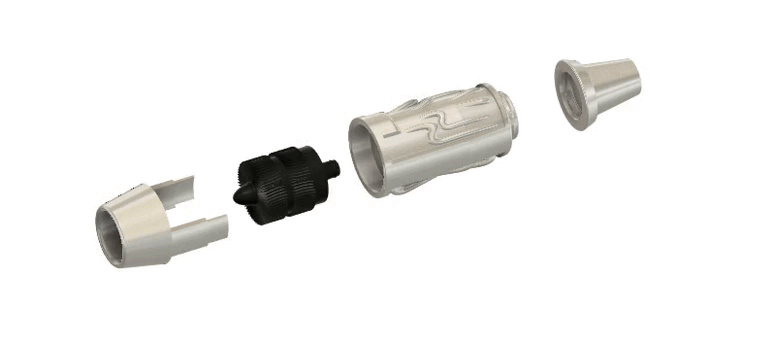

Ensamble turbina
Compuesto por los cuerpos de turbina y rotor principal.
05

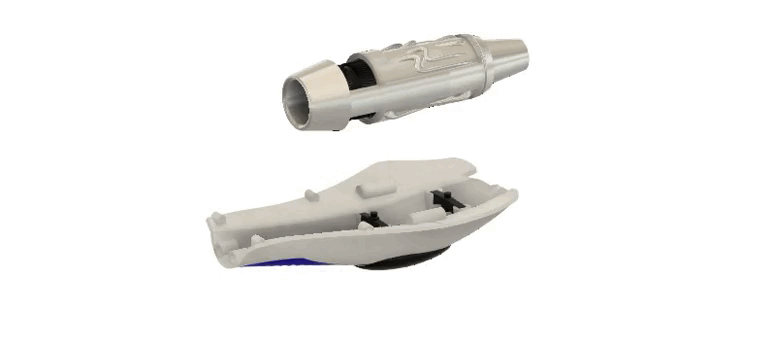

Conjunto
Conjunto de carcasas viinculadas mediante ensambles, rejillas laterales, boquilla trasera, ventilación superior y exoesqueleto.
